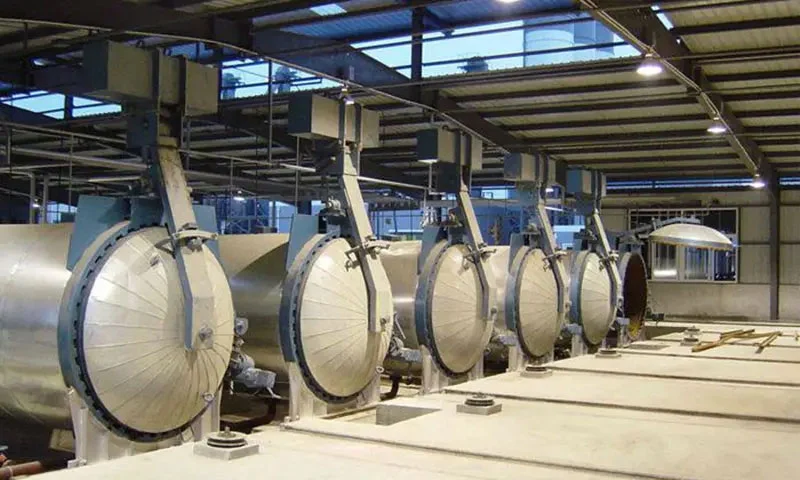

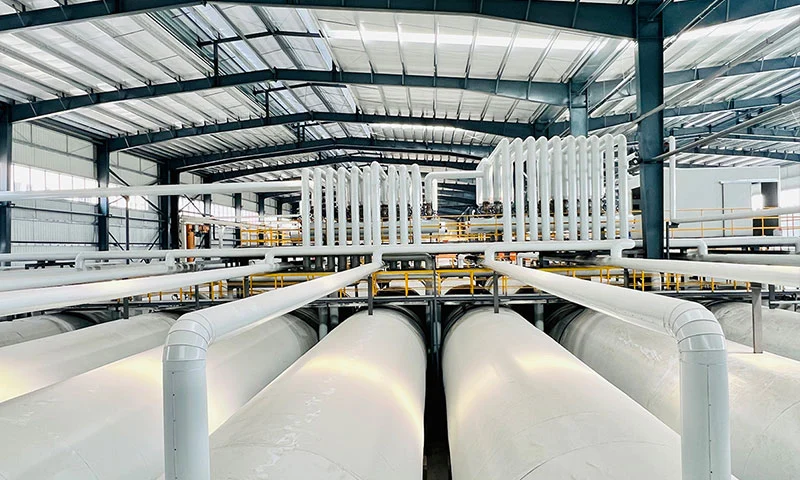

I AAC Concrete Autoclaved foregår denne prosessen i en autoklav, der kontrollert trykk (0,8-1,2 MPa) og temperatur (180-200 ℃) lar kiselholdige og kalkholdige stoffer i de grønne mursteinene reagere fullt ut og danne tobermorittkrystaller. Det dannede luftbetongproduktet gjennomgår akselererte hydrotermiske kjemiske reaksjoner under høytrykksdamp; det er dette avgjørende trinnet som til slutt resulterer i et høystyrke, lett byggemateriale med utmerkede varmeisolasjonsegenskaper.
1. Trykk og temperatur: Autoklavherding må utføres ved et trykk på 0,8-1,2 MPa og en temperatur på 180-200 ℃.
2. Spesifikke parametere:
Oppvarmingstrinn: 2-3 timer, oppvarmingshastighet 50-70 ℃/time.
Konstant trykktrinn: Trykk 1-1,2 MPa, temperatur 160-180 ℃, varer i 4-6 timer.
Avkjølingstrinn: Avkjøling til omgivelsestrykk og temperatur innen 2-3 timer.

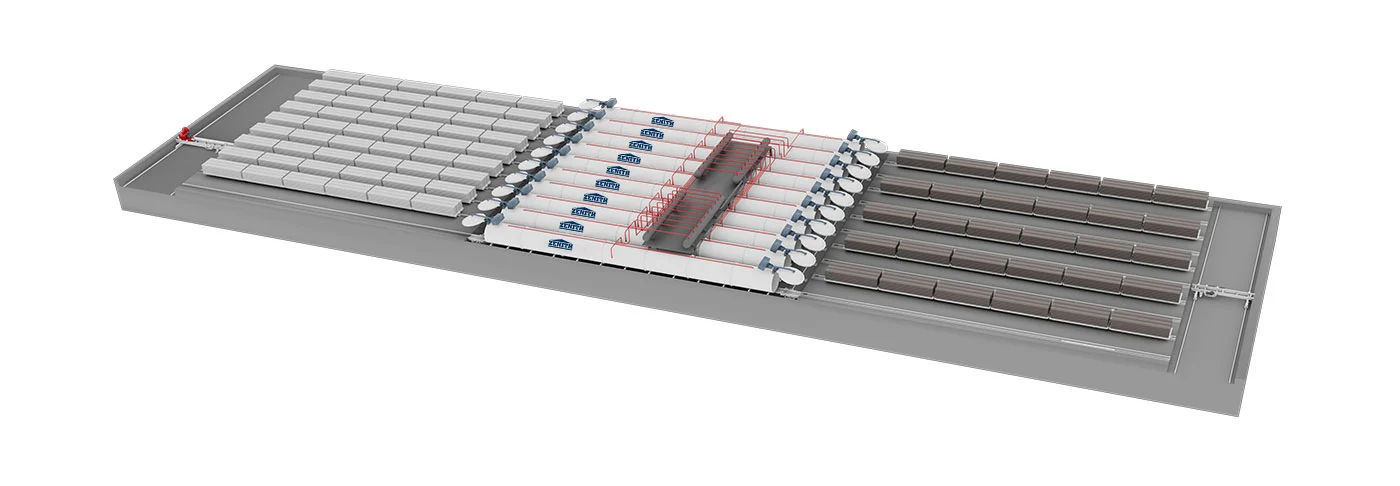

3. Prosessflyt: Inkluderer trinn som lasting av emnet i autoklaven, støvsuging, trykksetting, opprettholdelse av konstant trykk, trykkavlastning og lossing. Det kreves streng tetting og sikker drift gjennom hele prosessen.
Adresse
Zenith-Straße 1 57290 Neunkirchen
E-post
Ved å sende kontaktskjemaet godtar du at dataene dine kan brukes til å behandle forespørselen din (ytterligere informasjon og tilbakekallingsmeldinger finnes i databeskyttelseserklæringen).
